Инженерная графика (Splan, Компас)

Умова:

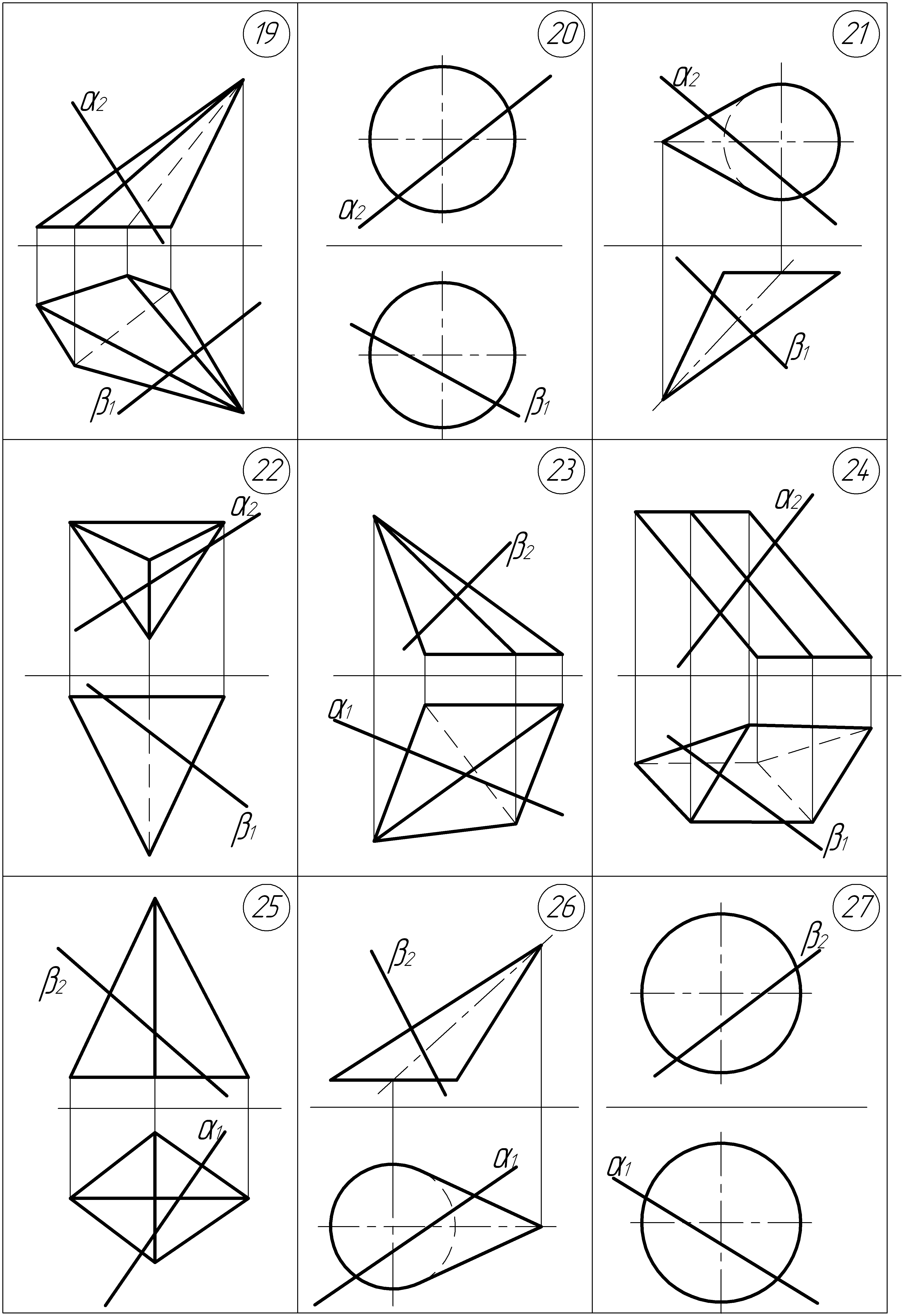

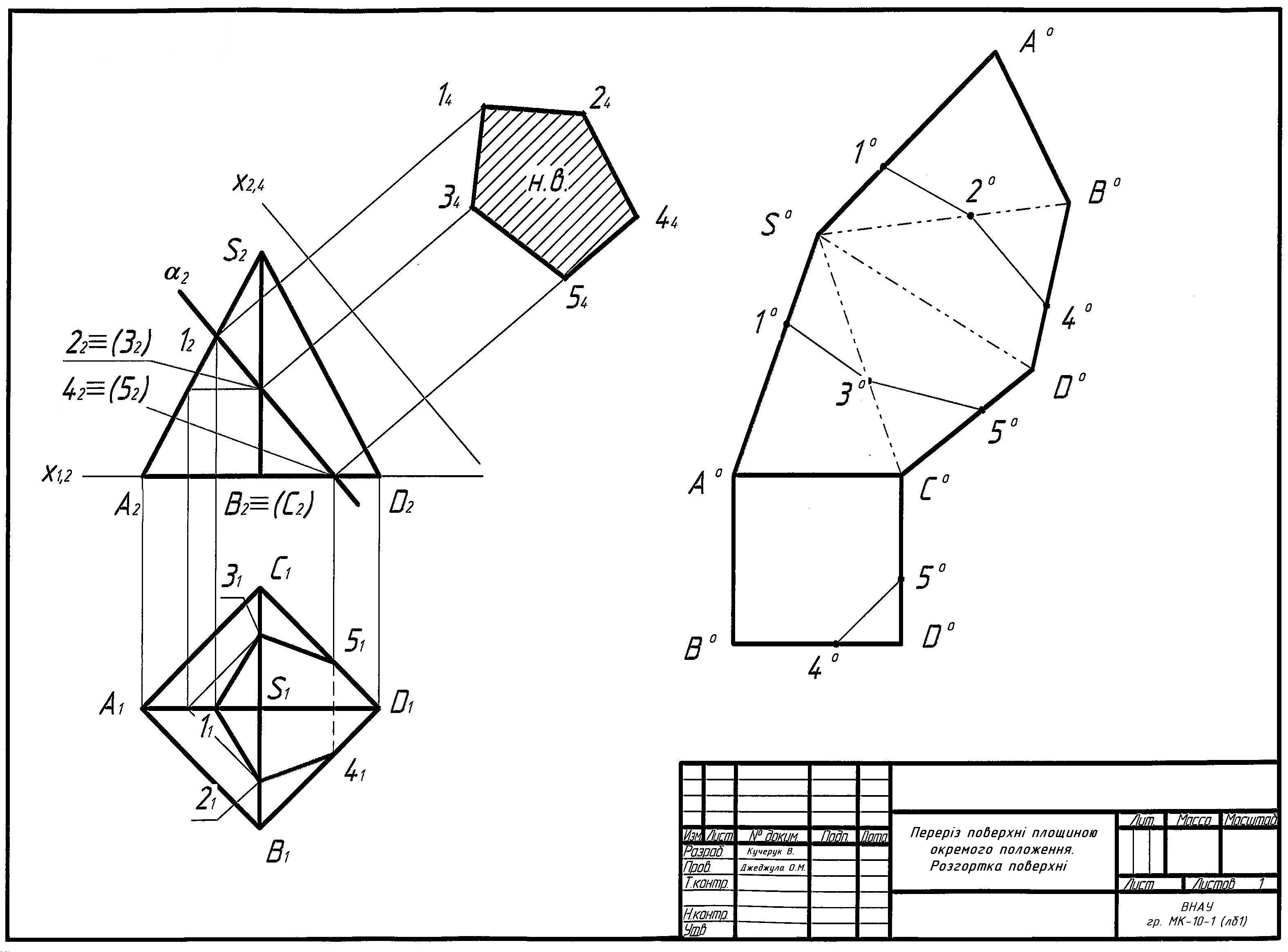

На поверхні (гранної або кривій) побудувати проекцію фігури перері-зу площини окремого положення, визначити натуральну величину фігури перерізу. Побудувати розгортку поверхні.

Мета завдання:
Оволодіти методами побудови фігури перерізу на гранній та кривій поверхні та побудови розгортки поверхні.

Послідовність виконання

1. Визначити вид поверхні (криволінійна чи гранна), що задається, та встановити конкретне положення проекціювальної площини.
2. Визначити вихідну проекцію лінії перерізу. Оскільки поверхню пере-тинає проекціювальна площина, яка згідно з варіантом може бути перпен-дикулярною до П1 чи П2, то необхідно встановити, на якій із площин прое-кцій лінія перерізу уже відома. В даному випадку ця лінія перерізу завжди належить сліду проекціювальної площини.
3. За алгоритмом знаходження точок на поверхні визначити необхідну кількість точок для побудови лінії перерізу. У випадку, коли січна площина перерізає гранну поверхню, утворюється ламана лінія. Кількість точок, не-обхідних для її побудови, визначається кількістю ребер, які перетинає пло-щина. У випадку, коли січна площина перерізає криволінійну поверхню, утворюється крива, для побудови якої необхідно мінімум 6-8 точок. Кожну з цих точок визначають на паралелях відповідного радіуса, який вимірюють від осі обертання до обрисової лінії поверхні.
4. Отримані точки лінії перерізу з’єднати з врахуванням видимості лінії на поверхні.
5. Для побудови натуральної величини фігури перерізу застосувати один із методів перетворень (заміна площин проекції або плоско-паралельне пе-реміщення).
