Переходник DVI на VGA

Статус пользователя google.bsk
сообщение 22.5.2017, 6:07
Сообщение #1
Стаж: 11 лет

Сообщений: 1296
Благодарностей: 232
Полезность: 26

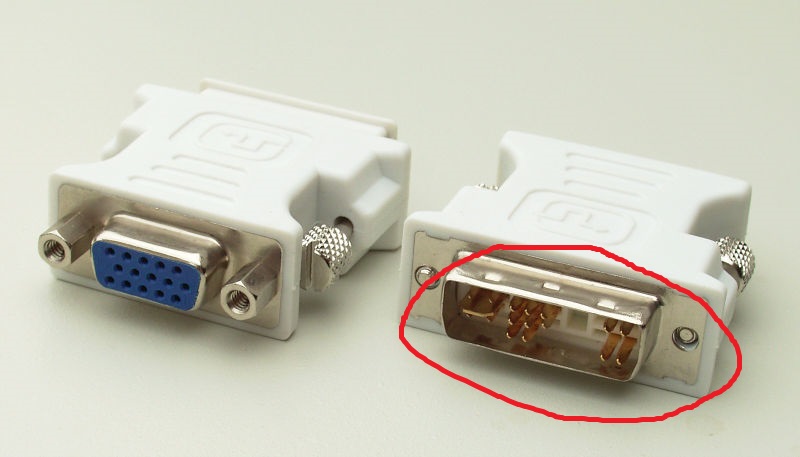

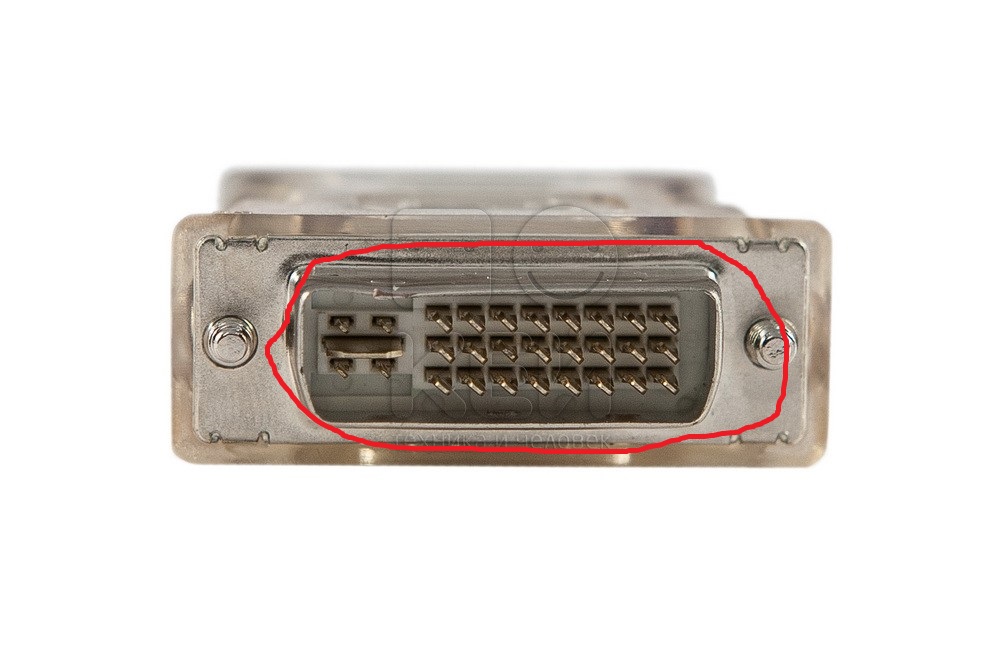

Столкнулся с такой ситуацией. Обнаружил что данный переходник бывает нескольких видов. На картинках четко выделил чем они отличаются. В Windows это четко проявляется, но возник вопрос: зачем так сделано?

Прикрепленное изображение
Прикрепленное изображение
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   Цитировать сообщение
Статус пользователя Profan
сообщение 22.5.2017, 9:41
Сообщение #2


Стаж: 8 лет 4 месяца
Город: Сочи

Сообщений: 1317
Благодарностей: 403
Полезность: 698

google.bsk, и как оно проявляется в windows?
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
Поблагодарили 1 раз
   + Цитировать сообщение
Статус пользователя google.bsk
сообщение 22.5.2017, 9:47
Сообщение #3
Стаж: 11 лет

Сообщений: 1296
Благодарностей: 232
Полезность: 26

Цитата(Profan @ 22.5.2017, 12:41) *
google.bsk, и как оно проявляется в windows?

когда второй подключаю то монитор в разрешении Windows становится универсальным устройством PnP. Соответственно вечные проблемы с разрешением экрана в играх, первый подключаю, все нормально, система сразу определяет монитор
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
Статус пользователя Profan
сообщение 22.5.2017, 9:53
Сообщение #4


Стаж: 8 лет 4 месяца
Город: Сочи

Сообщений: 1317
Благодарностей: 403
Полезность: 698

google.bsk, Самому стало интересно и пошел в википедию)
Вот что обнаружил там
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
Поблагодарили 1 раз
   + Цитировать сообщение
Статус пользователя google.bsk
сообщение 22.5.2017, 9:54
Сообщение #5
Стаж: 11 лет

Сообщений: 1296
Благодарностей: 232
Полезность: 26

Profan, да это я тоже обнаружил..а ещё вот у человека такая же проблема возникла отличие переходников
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
Статус пользователя Profan
сообщение 22.5.2017, 9:59
Сообщение #6


Стаж: 8 лет 4 месяца
Город: Сочи

Сообщений: 1317
Благодарностей: 403
Полезность: 698

google.bsk, ну так вывод. что бы не испытывать проблем, необходимо использовать переходники DVI-I(Dual Link)
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
Поблагодарили 1 раз
   + Цитировать сообщение
Статус пользователя ssx
сообщение 22.5.2017, 11:02
Сообщение #7


Стаж: 9 лет

Сообщений: 2234
Благодарностей: 1341
Полезность: 836

может быть не в переходнике дело а в дровах на второй монитор .
Ведь VGA не может знать какой монитор подключен.




[CS 1.6 Public] 78.152.169.100:27014
[CS 1.6 DM FFA] 78.152.169.100:27015
[CS 1.6 DM AIM] 78.152.169.100:27017
[Half-Life DM FFA] 78.152.169.100:27016
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
Поблагодарили 1 раз
   + Цитировать сообщение
Статус пользователя google.bsk
сообщение 22.5.2017, 11:03
Сообщение #8
Стаж: 11 лет

Сообщений: 1296
Благодарностей: 232
Полезность: 26

ssx, ну как не в переходнике? Если я уже проверил и с первым переходником все отлично заработало. Ну и монитор один

Отредактировал: google.bsk, - 22.5.2017, 11:03
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
voed
сообщение 22.5.2017, 12:42
Сообщение #9
Стаж: 9 лет 9 месяцев

Сообщений: 2593
Благодарностей: 1760
Полезность: 405

В первом случае выведены только ножки для аналогового сигнала, во втором случае выведены все ножки, но не задействованы
Практической разницы ты не увидишь. Что там, что там изображение портится, ибо VGA - какашка
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
Статус пользователя SISA
сообщение 22.5.2017, 15:45
Сообщение #10
Стаж: 13 лет

Сообщений: 2774
Благодарностей: 2956
Полезность: 994

Как правильно сказали выше, на первом выведены контакты только для аналогово VGA сигнала: http://www.kramer.ru/support/useful_docs/6716/

Именно так и должен выглядеть переходить с DVI на VGA.

Что касается второго варианта, то возможно, какие-то контакты внутри соединены (тестером можно прозвонить) или имеют не правильную распиновку.
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
Поблагодарили 1 раз
   + Цитировать сообщение
Статус пользователя GetA
сообщение 22.5.2017, 16:33
Сообщение #11
Стаж: 7 лет 7 месяцев

Сообщений: 812
Благодарностей: 189
Полезность: 123

bigdata.ckcorp.ru
SISA,
Цитата

Ещё есть интересные сайты/доки?
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
csuser
сообщение 24.5.2017, 14:47
Сообщение #12
Стаж: 7 лет 8 месяцев

Сообщений: 1155
Благодарностей: 309
Полезность: 130

Цитата
может быть не в переходнике дело а в дровах на второй монитор .
Ведь VGA не может знать какой монитор подключен.


VGA может знать какой монитор подключен.
Кроме RGB и синхросигналов, там есть линия передачи дополнительной информации.
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
Статус пользователя Lopd_Nickon
сообщение 24.5.2017, 17:14
Сообщение #13
Стаж: 17 лет

Сообщений: 710
Благодарностей: 184
Полезность: 509

Цитата
VGA может знать какой монитор подключен.
Кроме RGB и синхросигналов, там есть линия передачи дополнительной информации.

Но не каждый монитор и вк его используют.
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
csuser
сообщение 25.5.2017, 13:21
Сообщение #14
Стаж: 7 лет 8 месяцев

Сообщений: 1155
Благодарностей: 309
Полезность: 130

Цитата(voed @ 22.5.2017, 13:42) *
В первом случае выведены только ножки для аналогового сигнала, во втором случае выведены все ножки, но не задействованы
Практической разницы ты не увидишь. Что там, что там изображение портится, ибо VGA - какашка


Некоторые используют VGA из-за того, что он дает небольшое замыливание шрифтов.
В случае, когда обычное сглаживание не справляется, а ClearType сглаживание не устраивает.
Получается неплохой промежуточный вариант сглаживания. ))
К тому же, некоторые ЖК мониторы держат на макс разрешении 75 ГЦ на VGA и всего 60 ГЦ на DVI.
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
Поблагодарили 1 раз
   + Цитировать сообщение
Статус пользователя ssx
сообщение 25.5.2017, 14:00
Сообщение #15


Стаж: 9 лет

Сообщений: 2234
Благодарностей: 1341
Полезность: 836

csuser,
Интересно, а из-за чего замыливание шрифтов происходит на VGA ?

Мне кажется что VGA просто старый формат и использовался для ЭЛТ мониторов, где нету пикселей (светодиодов).
И вот сигнал не правильно передает картинку...

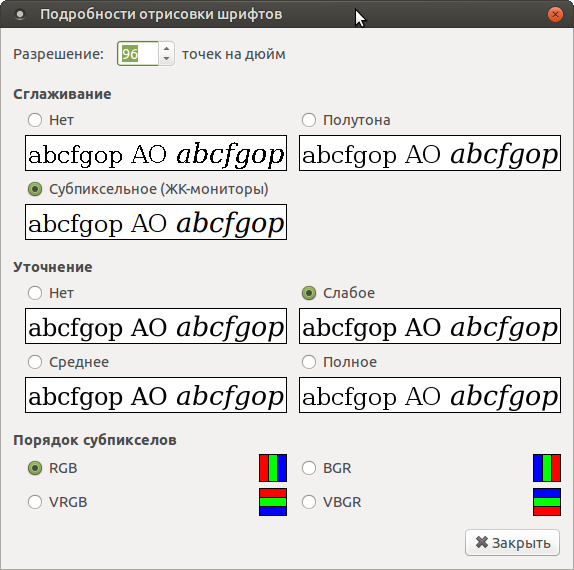

Вот в Ubuntu 14.04 есть поднастройка отображения . Кстати, под себя настроил и намного чётче шрифты стали, хотя у меня через DVI
Прикрепленные файлы:
Прикрепленное изображение


[CS 1.6 Public] 78.152.169.100:27014
[CS 1.6 DM FFA] 78.152.169.100:27015
[CS 1.6 DM AIM] 78.152.169.100:27017
[Half-Life DM FFA] 78.152.169.100:27016
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
Статус пользователя SISA
сообщение 25.5.2017, 14:23
Сообщение #16
Стаж: 13 лет

Сообщений: 2774
Благодарностей: 2956
Полезность: 994

Цитата(ssx @ 25.5.2017, 16:00) *
Интересно, а из-за чего замыливание шрифтов происходит на VGA ?


VGA - аналоговый сигнал. DVI - цифровой сигнал. Надеюсь разницу, между аналоговой и цифровой передачей данных объяснять не нужно ?

GetA,

Это хз вообще. В гугле сайт выпал.
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
voed
сообщение 25.5.2017, 14:23
Сообщение #17
Стаж: 9 лет 9 месяцев

Сообщений: 2593
Благодарностей: 1760
Полезность: 405

"Замыливание" не шрифтов, а картинки в целом, поскольку VGA это аналоговый сигнал и там нет такого понятия как разрешение экрана. Картинка просто масштабируется как ЖПЕГ
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
   + Цитировать сообщение
csuser
сообщение 25.5.2017, 16:20
Сообщение #18
Стаж: 7 лет 8 месяцев

Сообщений: 1155
Благодарностей: 309
Полезность: 130

В аналоговом сигнале тоже есть понятие "разрешение". Частота кадровых и строчных синхроимпульсов разная на разных разрешениях. Собственно по этим частотам старые мониторы и определяли устанновленные разрешения и выдавали информацию в OSD-меню монитора. Чем выше разрешение и больше частота вертикальной синхронизации - тем большую полосу частот занимает видеосигнал. А поскольку кабель на высоких частотах имеет большее затухание, то мелкие детали изображения замыливались сильнее. Вот текст и выглядел более сглаженным. Хотя остальная картинка сглаживалась тоже, но по ней это было малозаметно.
Перейти в начало страницы         Просмотр профиля    Отправить личное сообщение
Поблагодарили 2 раз
   + Цитировать сообщение
