Дхо

Добрый день. Нужно подключить дхо на авто , но одного простого подключения мало, а именно нужно ещё "влепить" (для продолжительности работы) стабилизатор, диод и конденсатор. Может кто то накидать элементарную схему подключения всего этого написанного выше и маркировки деталей...? Спасибо

Бери дхо с блоком управления, там это все есть.
Схема подключения по стандарту, + можно взять от генератора

Дхо взял давно (самые простые). Откуда дать им +и - , и как правильно включались/выключались - то я знаю... Мне просто нужно элементарную схему "от руки" правильного подключения перечисленных деталей выше... И на этом все...

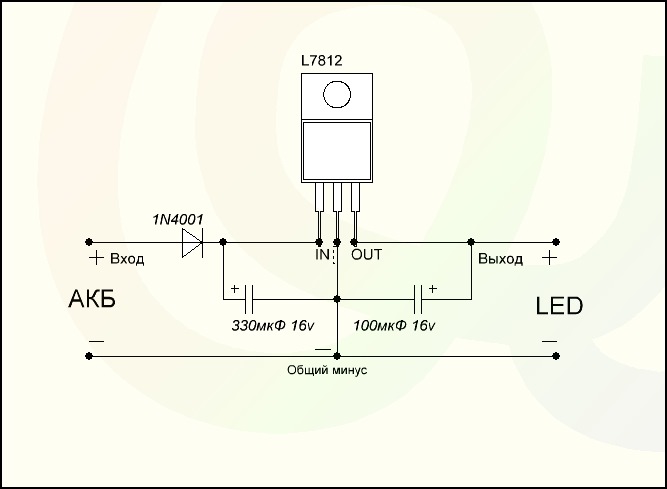

Эта схема должна тебе подойти

Огромное спасибо.

L7812 не самая надежная схема. Надо смотреть мощность ДХО и от нее плясать. Я бы купил простой драйвер и все. Подключается все это при включении зажигания.

Может, как вариант, добавить к существующей схеме резистор?

MaZzai, Резистор ничем не поможет, она по нагрузке сдуется, рано или поздно. И греться будет знатно.
Можно транзюком усилить, найти старый советский кт 818гм, в железном корпусе, тогда будет дело.


Кондеры можно выкинуть, либо поставить c1 2.2мкф
R1 - 3 ома. Ну и вместо крен 5, крен12 или lm7812

что такое дхо ?

Дневные ходовые огни для авто, что-бы с ближним светом постоянно не ездить.

Сто лет Маззая не видел, а тут он пришел ДХО настраивать, лол.
